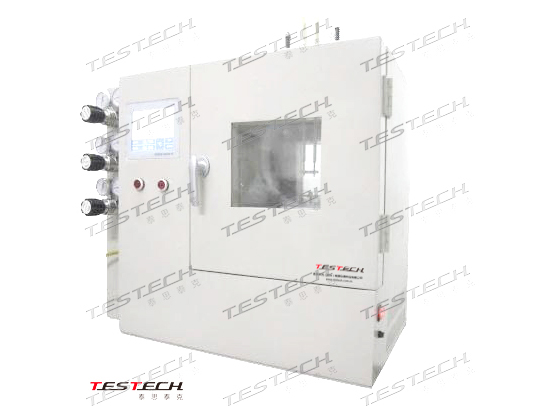

电池外部火烧试验机 GB/T31467.3-2015 TTech-GB31467.3
  • 产品介绍
  • 相关介绍

一、产品介绍、

外部火烧试验装置是模拟电池包或系统安装在电动汽车上后，电动汽车经过高温地面或者有火焰的地面时，电池包或系统表面温度骤然升高时的状况，观察电池包或系统在短时间内，由于温度骤然升高可能会出现的各种状况。外部火烧试验装置属动力电池包或系统安全试验专用检测仪器。是锂电电池包生产企业、电动汽车生产厂家、科研检测单位不二之选。


二、型号：TTech-GB31467.3

满足标准：GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统 第3 部分：安全性要求与测试方法》


三、结构特点：

1、整体结构分为下部底座、与上部防护罩、以及防护罩移动导轨、控制箱四个部分。

2、底座需有足够的强度，可乘受电池包500kg的重量及上部防护罩的重量。

2.1、设备总高约2m， 电池放置部分宽约2m， 设备总长约为5m。 （如下图3）

2.2、底座四角安装有小轮子，可以移动，可以锁定。

2.3、底座下部设计有一个架空层，可以放钢盘。高度可以调节。

2.4、底座平面采用钢筋结构，以便于下部火焰能透过。

2.5、汽油平盘尺寸：130* 130*30CM

3、防护罩采用三层结构。第1层是钢结构骨架，中间层是镂空钢板，最外面是抗高温 钢网。

3.1、内层骨架部分采用角铁或钢筋焊接。

3.2、中间层为镂空铁板，厚度为5mm左右。采用开孔和开窗的方式。

3.3、外层为防爆钢网。起美观与防护的作用。

4、焚烧箱正面开门，门可折卸。门上有观察窗。观察窗采用防爆玻璃制作，用于观察内部情况。


四、实验目的及说明

1、测试对象为蓄电池包或系统。

2、测试中，盛放汽油的平盘尺寸超过测试对象水平尺寸20cm，不超过50cm。平盘高度不高于汽油表面8cm。汽油液面与测试对象的距离设定为50cm，或者为车辆空载状态下测试对象底面的离地高度，或者由双方商定。平盘底层注入水。

3、在离被测设备至少3m远的地方点燃汽油，经过60s的预热后，将油盘置于被测设备下方。如果油盘尺寸太大，无法移动，可以采用移动被测样品和支架的方式

4、测试对象直接暴露在火焰下70s。

5、将盖板盖在油盘上。测试对象在该状态下测试60s。或经双方协商同意，继续直接暴露在火焰中60s。

6、将油盘移走，观察2h。


五、设备规格参数：

1、被测试件最大重量： 500kg

2、最大内箱尺寸： 1800mm*1400mm*1200mm

3、试件最大尺寸：1500mm *1200mm*1000mm

4、内箱材质： SUS#304 , 厚度2.0mm

5、外箱材质： SUS#201, 厚度1.0mm

6、时间设置： 0～9999h/m/s (可自由设定)

7、电池放置平台尺寸： 1300mm*1300mm

8、控制模式： PLC 自动控制模式

9、电 源： AC380V, 50Hz, 10A

10、电机功 率： 4KW

外部火烧试验装置是模拟电池包或系统安装在电动汽车上后，电动汽车经过高温地面或者有火焰的地面时，电池包或系统表面温度骤然升高时的状况，观察电池包或系统在短时间内，由于温度骤然升高可能会出现的各种状况。外部火烧试验装置属动力电池包或系统安全试验专用检测仪器。是锂电电池包生产企业、电动汽车生产厂家、科研检测单位不二之选。
